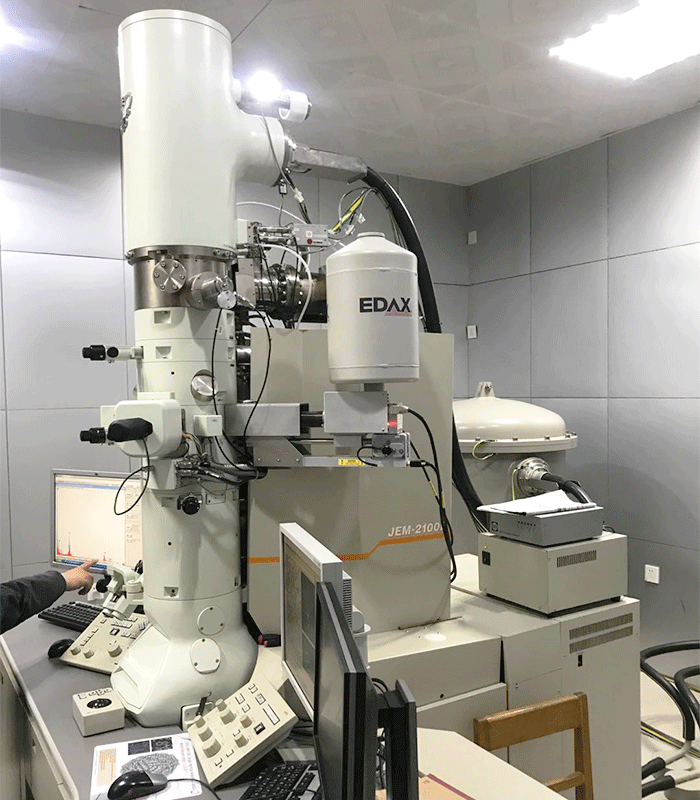

JEM-2100F场发射透射电镜使用电子穿透样品成像，实际上入射电子在穿越样品时会与样品发生复杂的相互作用，如果使用全部的透射电子成像，必然在细节上出现假象、失真甚至某些信息被掩盖，利用透射电镜明场、暗场、电子衍射和高分辨成像技术分析各种无机、有机及复合材料的精细结构，同时配有STEM和能谱附件分析样品的成分及分布情况，通过CCD数字成像系统记录样品的各种信息。
高分辨透射电镜TEM(JEM-2100F)应用
材料科学：
1.形貌观察(磁性、非磁性、生物样品均可)：通过TEM明场像(BF)和暗场像(DF)进行形貌观察。对纳米颗粒、纳米线碳纳米管等纳米材料形状尺寸形貌表征。对薄膜材料及TEM晶体样品对其(晶粒形貌、界面、析出相分布、缺陷分布、孪晶形貌等进行表征。
2.电子衍射晶体结构分析(选区电子衍射(环衍射、点衍射))：通过选区电子衍射(SAED)可以得到材料微区晶体结构信息，对晶体材料结构、表面结构、晶体取向、析出相位向、相界面分析。电子能量损失谱(eels)和EDS可对材料进行成分分析。

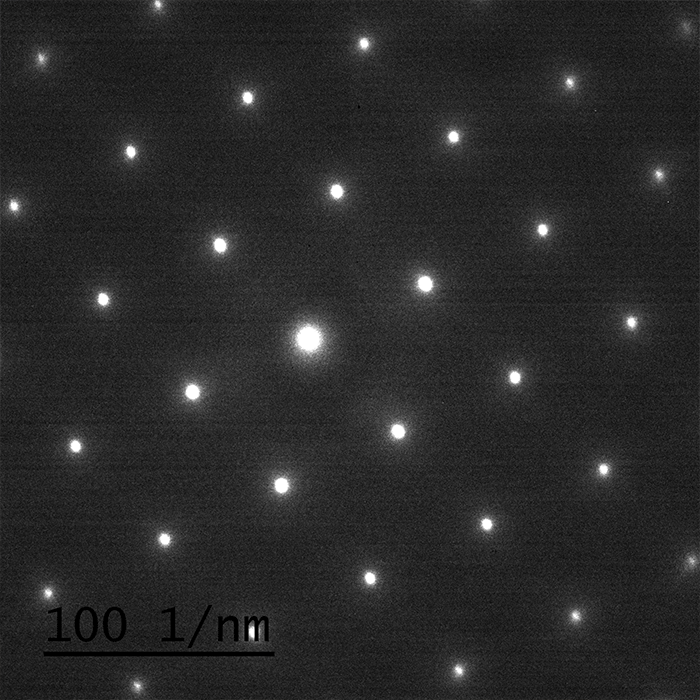

选区电子衍射图
3.HRTEM高分辨像(磁性、非磁样品、生物样均可)可以看到晶体的晶格像，可以对晶体缺陷：晶粒内第二相结构，界面表面进行表征，100nm。
样品要求
1.块体样品，裁成大小为直径3mm的圆片，用砂纸打磨厚度到100微米以下，进行点击双喷或离子键薄，使观察表征区域厚度为200nm以下;
2.粉末和液体样品，要求样品能够均匀分散在支持膜上并且干燥，粉末样>0.01g,液体样>5ml;
3.超薄切片后的样品及薄膜样品需放置在TEM载网或支持膜。
生命科学：
1.动物和植物组织的超微结构观察
2.微生物观察(细菌、病毒)
3.组织内的元素分布分析
实验结果交付：提供实验操作步骤、设备、原始透射电镜图片等，倍数依据实际情况选择合适放大倍数，还可根据客户需求进行调整
